Umrüstadapter VAG

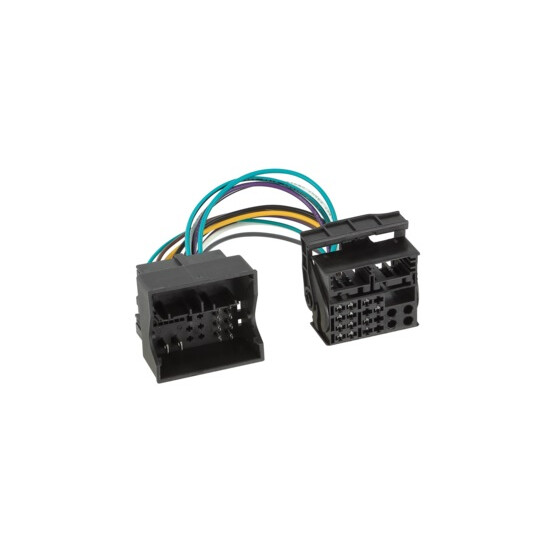

Dieser Adapter ermöglicht den Einbau eines geeigneten OEM Geräts oder Interfaces mit fahrzeugspezifischem VAG 40 Pin Quadlock Anschluss in Fahrzeuge mit VAG 52 Pin Quadlock Stecker und MIB PQ Plattform.
Hinweis:
Anschluss: 52 Pin Quadlock Stecker > 40 Pin Quadlock Stecker
Lautsprecher und Spannungsversorgung durchverbunden
CAN Bus Leitungen und weitere Anschlüsse nicht durchverbunden
Vor Installation:
Spannungsversorgung der OEM Antennenanlage prüfen > +12V Speisespannung / +8,5V Speisepannung
Belegung des OEM Gerätes oder des Interfaces und den Fahrzeuganschluss anhand des Fahrzeugschaltplans auf Richtigkeit prüfen
40 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Lautsprecher Front/Rear
Pin 9: CAN high
Pin 10: CAN low
Pin 12: Masse GND Klemme 31
Pin 15: +12V Dauerstrom Klemme 30
Kammer C
Pin 1: Mikrofon - in
Pin 7: Mikrofon + in
52 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Laustprecher Front/Rear
Pin 17: Masse GND Klemme 31
Pin 18: +12V Dauerstrom Klemme 30
Kammer B
Pin 1: Mikrofon + in
Bin 6: Rückfahrkamera Video +
Pin 7: Mikrofon - in
Pin 12: Rückfahrkamera Video -
Kammer D
Pin 6: CAN high
Pin 12: CAN low
Codierung des Fahrzeugs gegebenenfalls notwendig
Für folgende Anwendung:
Einbau von geeigneten 40 Pin OEM Geräten in VW Fahrzeuge mit 52 Pin Stecker und MIB PQ Plattform
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
RNS315 / RNS510 OEM Navigation
Einbau von geeigneten Lenkardfernbedienungsinterfacen und Infodaptern mit 40 Pin Stecker in Fahrzeuge mit 52 Pin Stecker und MIB PQ Plattform
LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
LFB VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42svw002
Infodapter VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 43uvw01
Für folgende Fahrzeuge geeignet:
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021
Allgemeine Installationshinweise:
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
