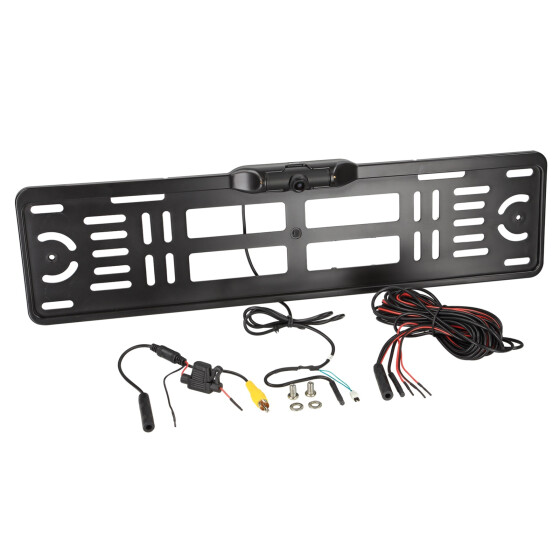

Rückfahrkamera
- Kennzeichenhalter für EU-Kennzeichen
- Mit Orientierungslinien
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Nicht geeignet für österreichische Kennzeichen
Zur Befestigung des Kennzeichenhalters müssen Löcher in das vorhandene Kennzeichen gebohrt werden
Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz matt
- Extras: Kennzeichenhalter, Orientierungslinien über Jumper
- Sensor Typ: 1/4" CCD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 768 x 494
- Linse: 1,9mm / F 2.0
- Minimale Beleuchtung: 0,1 Lux
- Auflösung: 600 TV lines
- Blickwinkel: 110°
- Blickwinkel: horizontal 105° vertikal 75° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: 12Volt Gleichspannung + 10 %
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 538mm / 143mm / 28mm
Anschlusskabel an der Kamera:
1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
und Durchverkabelung bis zum Anschlusskabel am Endgerät
4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Installationszubehör:
Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
Optionales Zubehör:
009-771000-6305 Verlängerung 5 Meter
009-771000-6310 Verlängerung 10 Meter
009-771000-6315 Verlängerung 15 Meter
