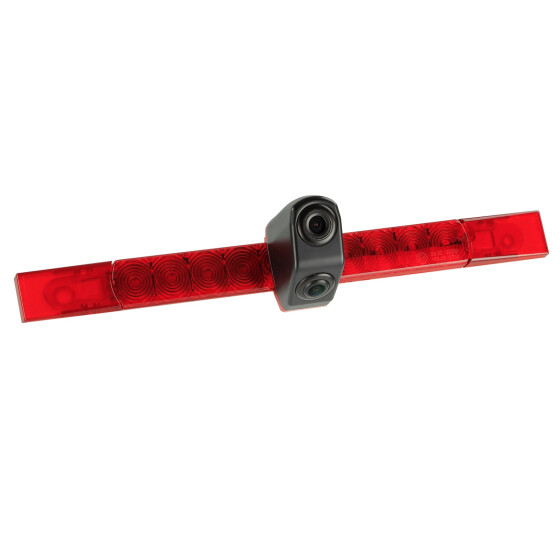

Rückfahrkamera Dual View 2 Kameralinsen
Wohnwagen / Wohnmobile mit Hella 2DA 343 106-201 3.Bremsleuchte
Zum Austausch der OEM 3.Bremsleuchte
Rot
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Zum Austausch der OEM Hella 2DA 343 106-201 3.Bremsleuchte
Anschluss:
rot: Weitsichtkamera +12V geschaltet laststabil abgesichert
gelb: Nahsichtkamera +12V geschaltet laststabil abgesichert
schwarz: Masse/GND Karosserie direkt
weiß: Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: 2 Kameralinsen
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 1,9mm / F 2.0
- Min.Lux: 0,1
- Auflösung: 600 TV lines
- Blickwinkel Kamera 1: diagonal 170°
- Blickwinkel Kamera 1: horizontal 115° vertikal 75° + 5°
- Blickwinkel Kamera 2: diagonal 95°
- Blickwinkel Kamera 2: horizontal 48 + 5° vertikal 34 + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 7-Pin-Stecker
- Versorgungsspannung: 12Volt + 10 %
- Stromaufnahme: 180mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: siehe OEM Bremsleuchte
Anschlusskabel an der Kamera:
- 0,5 Meter Kabel 7 Pin Stecker (m)
Kabelsatz:
- 6,5 Meter 7 Pin Verlängerung
- 0,2 Meter 7 Pin Anschlusskabel
Anschluss:
- schwarz: Masse Karossserie
- rot: Triggerleitung +12V geschaltet Kamera1
- Cinch gelb: Kamera1
- gelb:Triggerleitung +12V geschaltet Kamera2
- Cinch weiß: Kamera2
Installationszubehör:
- Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
