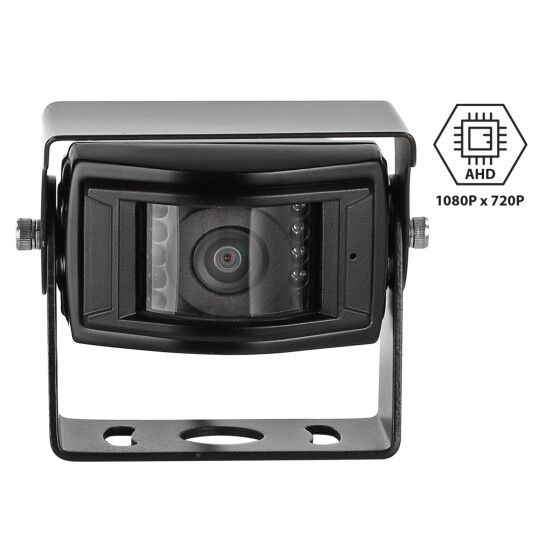

Rückfahrkamera AHD universal
Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage
Mit Orientierungslinien / Nachtsichtfunktion / Weitwinkel 170° diagonal
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Metall
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Nachtsichtfunktion
- Sensor Typ: 1/3" AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1080 x 720
- Linse: 1,9mm / F 2.0
- Lux: 0 Lux bei aktiver Nachtsichtfunktion
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 170°
- Blickwinkel: horizontal 105° vertikal 60° + 5°
- Videoausgangl: 1Vp-p 75Ohm
- S/N Ratio: 48db>
- Staub und Wassergeschützt: IP68
- Anschluss: 8 Pin Systemstecker(m) Ø7mm
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 120mA bei aktiver Nachtsichtfunktion
- Betriebstemperaturbereich: -20°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen mit Halter: L / B / H / - 76 mm / 60,39 mm / 73,8 mm
- Anschlusskabel an der Kamera 3m +/-:
- 8 Pin Systemstecker(m) Ø7mm
- 1 Jumper
- Anschlussadapter 20cm +/-:
- 8 Pin Systemstecker(f) Ø10mm > 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 15m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
