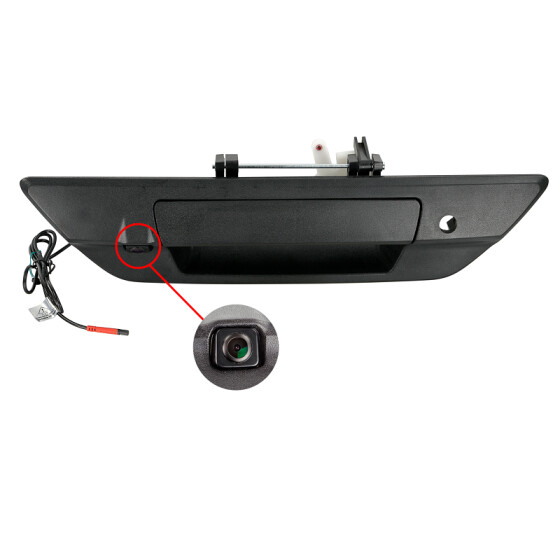

Rückfahrkamera
- Toyota Hilux (AN1P) 06/2016 - 09/2020
- Toyota Hilux (AN1P) 10/2020 -2022
Zum Austausch der Griffleiste Heckklappe
Mit Orientierungslinien
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera
Anschluss:
rot +12V geschaltet laststabil abgesichert
schwarz Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Kunstsoff
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Min.Lux: 0,1 Lux
- Auflösung: 976 (H) x 592 (V)
- TV lines: 600
- Blickwinkel: diagonal 160°
- Blickwinkel: horizontal 110° vertikal 70° + 5°
- Staub und Wassergeschützt: IP67
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: +12Volt Gleichspannung + 10 %
- Stromaufnahme: 80mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: L / B / 450,7mm / 109,9mm
Anschlusskabel an der Kamera:
- 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
- 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
- 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlichtund Durchverkabelung bis zum Anschlusskabel am Endgerät
- 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
- 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Optionales Installationszubehör:
- Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 009-40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m: 009-771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m: 009-771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m: 009-771000-6315
