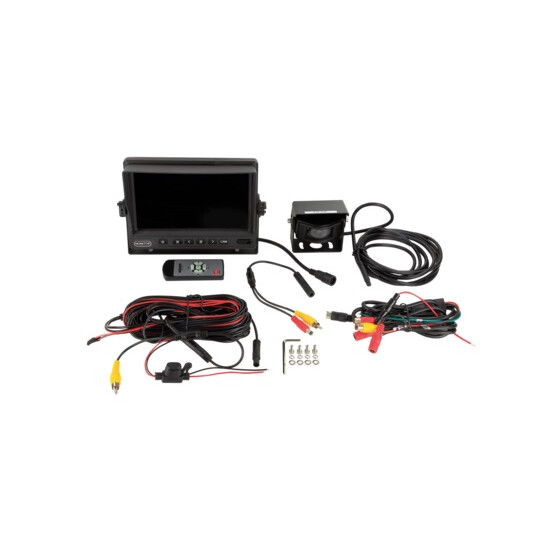

Rückfahramera Monitor Kit
Rückfahrkamera universal
Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage
Kamera Sony Analog HD 1080 Pixel
Mit Nachtsichtfunktion
Monitor 7"
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Anschluss Monitor:
- rot +12V geschaltet laststabil (abgesichert)
- schwarz Masse/GND Karosserie direkt
- grün +12V / +24V geschaltet Kameratrigger
Anschluss Kamera:
- +12V Systemausgang Monitor*
Produktmerkmale Kamera:
- Aufbau: Metall
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion / Nachtsichtfunktion
- Sensor Typ: 1/3" AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1280 x 720
- Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
- Auflösung: AHD (Analog HD)
- Blickwinkel: 150° (diagonal)
- Blickwinkel: horizontal 105° vertikal 60° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: 12Volt + 10 % Gleichspannung
- Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperaturbereich: -20°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen (mit Halter): L / B / H / 76mm / 60,39mm / 73,8mm
Produktmerkmale Monitor:
- Aufbau: Kunststoff mit Metallhalter
- Farbe: schwarz
- Extras: Sonnenschutz / automatische Einschaltung über Trigger-Funktion /
- Fernbedienung / Führungslinien / Spiegelungsfunktion
- 2 Video Eingänge
- 2 12V Gleichspannung Ausgänge
- Auflösung: 16:9 mit 1024 x 600 Pixel (RGB)
- TV System: PAL / NTSC
- Versorgungsspannung: 12 Volt - 24 Volt + 10% Gleichspannung
Anschlusskabel an der Kamera:
- 3 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
- 3 Meter Kabel mit 8-pin Mini-Stecker 7 mm inkl. 1 Jumper
- Adapterkabel 8-Pin Mini- Stecker -> 4 -Pin-Mini-Stecker
- 15 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
- 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
- 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Anschlusskabel an der Kamera > Monitor:
*Anschlusskabel mit DC Stecker zur Stromversorgung / RCA
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m: 009-771000-6305
Kamerakabel Verlängerung für acv Kamera 10m: 009-771000-6310
Kamerakabel Verlängerung für acv Kamera 15m: 009-771000-6315
