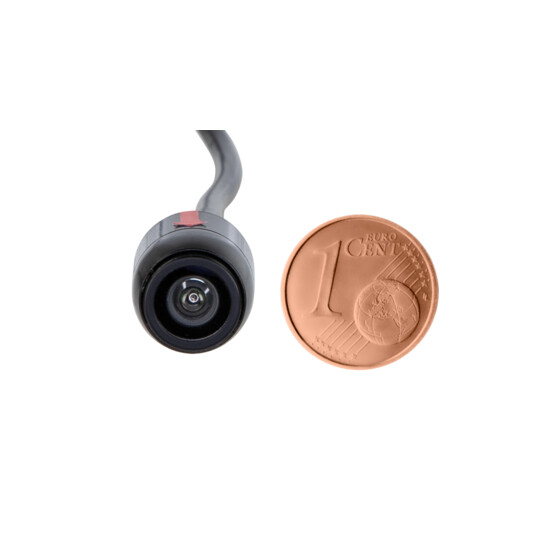

Rückfahrkamera universal - Frontkamera universal
Bauform: rund
Montageart: Unterbau / Anbau / Einbau
Mit Orientierungslinien / Spiegelungsfunktion / diverse Befestigungshalter / Snap-In Befestigung
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / diverse Befestigungshalter / Snap-In Befestigung
- Sensor Typ: 1/4" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 682 x 496
- Lux: 0,1
- Auflösung: 480 TV lines CVBS D1
- Linsenwinkel: diagonal 135° +/- 5°
- Blickwinkel: horizontal 95° / vertikal 75° +/- 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Betriebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 60mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: Ø12,5 mm
- Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
- Spannungswandler +3V:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 009-771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 009-771000-6501
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
