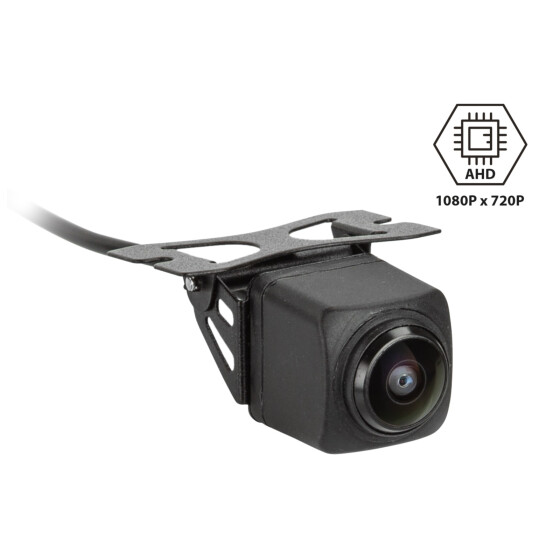

Rückfahrkamera AHD universal
Frontkamera AHD universal
Bauform: eckig
Montageart: Unterbau / Anbau
Mit 230° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion / IP69K
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff mit verstellbarem Metallhalter
- Farbe: schwarz
- Extras: 230° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion / IP69K
- Sensor Typ: 1/2,8 AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1080 x 720
- Linse: mm / F
- Lux: 0,03
- Auflösung: TV lines
- Linsenwinkel: diagonal 230°
- Blickwinkel: horizontal 180° vertikal 140° +5°
- Staub und Wassergeschützt: IP69K
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Betriebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -30°C - 80°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / B / H - 23mm / 23mm / 26mm
- Anschlusskabel an der Kamera 1m+/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 009-771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 009-771000-6501
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
