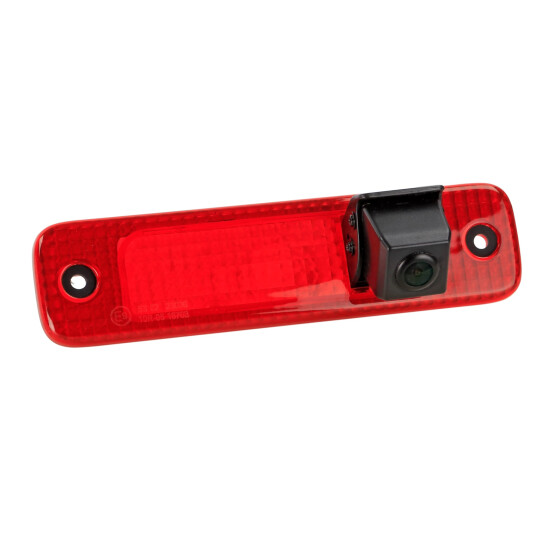

Rückfahrkamera
- Ford Transit New Line (FDF6) 07/2006 - 02/2008
- Ford Transit Kombi (FDE6) 07/2006 - 03/2014
- Ford Transit Tourneo (FSE6) 07/2006 - 03/2014
- Ford Transit Euroline (FZE6) 07/2006 - 03/2014
- Ford Transit Nugget (FBE6) 07/2006 - 03/2014
Zum Austausch der OEM 3.Bremsleuchte
Mit Orientierungslinien, verstellbarer Blickwinkel
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Anschluss:
rot +12V geschaltet laststabil abgesichert
schwarz Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: : Orientierungslinien über Jumper, Blickwinkel verstellbar
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 2,1mm
- Min.Lux: 0,1 Lux
- Auflösung: 600 TV lines
- Blickwinkel: horizontal 115° vertikal 75°
- Staub- und Wassergeschützt: IP68
- Anschluss: 4 Pin Mini Stecker(f) 5.2 mm
- Versorgungsspannung: 12Volt Gleichspannung + 10 %
- Stromaufnahme: 100mA max.
- Betriebstemperaturbereich: -20°C - 70°C
- Abmessungen: siehe OEM Bremsleuchte
- Aussen: 157,5 mm x 40 mm
- Einbaumaß: 105,5 mm
- Lochabstand: 131 mm
- Lochdurchmesser: Ø 5,3 mm
Anschlusskabel an der Kamera:
- 4-Pin Mini-Stecker(f) 5,2 mm mit 1 Jumper
Kabelsatz:
- 10 Meter Verlängerung (m/f) inkl. 300 cm Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
- 4-Pin Mini-Buchse(f) 10 mm und Stecker(m) 5,2 mm
- 20 cm Stromanschlusskabel mit Sicherung und Cinch Videoanschlusskabel
Installationszubehör:
- Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m: 009-771000-6305
Kamerakabel Verlängerung für acv Kamera 10m: 009-771000-6310
Kamerakabel Verlängerung für acv Kamera 15m: 009-771000-6315
