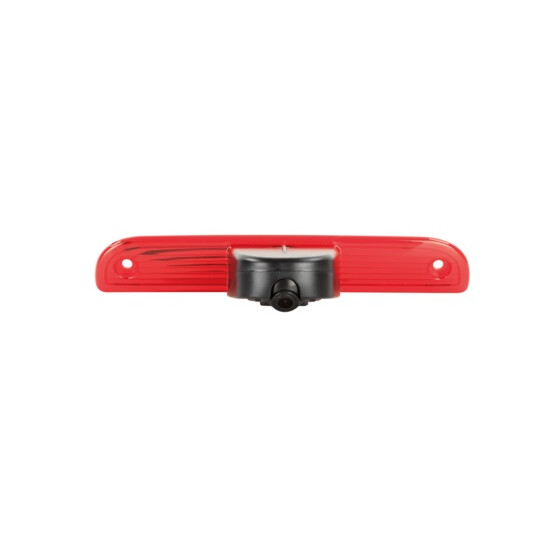

Rückfahrkamera Dual View Citroen / Fiat / Opel / Peugeot
Citroen
Citroen Jumper (250) 10/2006 - 05/2014
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 10/2006 - 05/2014
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023
Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau
Mit Nachtsichtfunktion / Blickwinkel verstellbar 20° /2 Kameralinsen
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen:
Montage durch Austausch der OEM Streuschreibe des Bremslichts
Installation ohne Verschraubung durch den Laderaum/Innenraum
Anschluss:
rot: +12V geschaltet laststabil abgesichert Kamera 1
schwarz: Karosseriemasse direkt/GND Kamera 1
gelb : +12V geschaltet laststabil abgesichert Kamera 2
weiß: Karosseriemasse direkt/GND Kamera 2
Cinch(m) gelb: Video Kamera 1
Cinch(m) weiß: Video Kamera 2
Anschluss an Monitore mit 2 x Videoeingang
Anschluss an Monitore mit 1 x Videoeingang:
Videoumschaltung 2x Cinch(f)>1x Cinch(m) +12V geschaltet > Artikel: 009-771000-5008
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: 2 Kameralinsen / Nachtsichtfunktion / Blickwinkel verstellbar 20°
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 1,9mm / F 2.0
- Min.Lux: 0 bei aktiver Nachtsichtfunktion
- Auflösung: 600 TV lines
- Blickwinkel Kamera 1: diagonal 170° horizontal 145° vertikal 80° + 5°
- Blickwinkel Kamera 2: diagonal 100° horizontal 80° + 5° vertikal 50° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 7 Pin Systemstecker(f)
- Betriebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: OEM Bremsleuchte
Anschlusskabel an der Kamera 60cm +/-:
7 Pin Systemstecker(m)
Verlängerung 10m +/-:
7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)
Anschlusskabel 20cm+/-:
7 Pin Systemstecker(m)
rot: Versorgungsspannung
schwarz: Masse/GDD
gelb: Versorgungsspannung
weiß: Masse/GND
Cinch(m) gelb: Video
Cinch(m) weiß: Video
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
