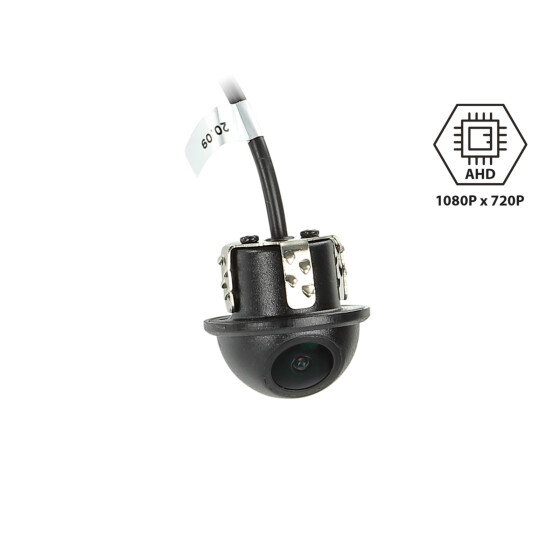

Rückfahrkamera AHD universal
Bauform: rund
Montageart: Unterbau
Mit Orientierungslinien / Spiegelungsfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff mit Halteklammern
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
- Sensor Typ: 1/2,8" AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1080 x 720
- Linse: mm / F
- Lux: 0,03
- Auflösung: TV lines
- Linsenwinkel: diagonal 210°
- Blickwinkel: horizontal 170° vertikal 120° +5°
- Staub und Wassergeschützt: IP69K
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -20°C - 77°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: H 30mm / 17mm - 30,5mm
- Anschlusskabel an der Kamera 1m +/-:
- Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
- Spannungswandler +3V:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
