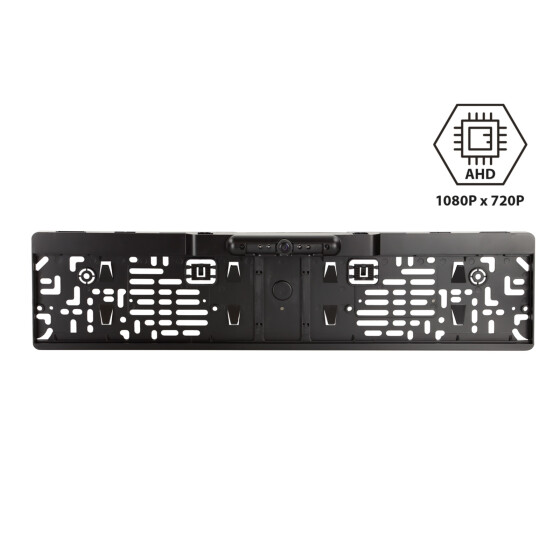

Rückfahrkamera AHD universal
Bauform: Kennzeichenhalter für EU-Kennzeichen
Montageart: Ersatz des OEM Kenzeichenhalters
Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kameraversorgungsspannung: +12V
Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
Patenthalter nicht geeignet für österreichische Kennzeichen
Zur Kennzeichenmontage Transportsicherungen Plastikstege im oberen Bereich entfernen
Kennzeichen von unten nach oben einschieben und unten einrasten
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz matt
- Extras: Kennzeichenhalter / Orientierungslinien über Jumper / Nachtsichtfunktion
- Sensor Typ: 1/3" AHD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 1080 x 720
- Linse: mm / F
- Minimale Beleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Auflösung: TV lines
- Linsenwinkel: diagonal
- Blickwinkel: horizontal 115° / vertikal 80° + 5°
- Staub und Wassergeschützt: IP67
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 120mA bei aktiver Nachtsichtfunktion
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: L / H / T - 525mm / 125mm / 38mm
- Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 1 Jumper
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
- Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
- Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
- Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
- Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
- Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
