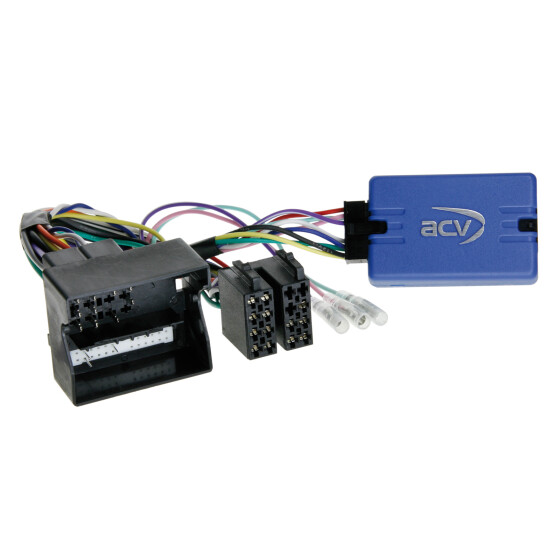

Lenkradfernbedienungsadapter Ford
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
analog Lenkradfernbedienung
Anschluss: 40 Pin Quadlock Ford Stecker
Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
Fahrzeuge mit CAN Bus
Strom-Kammer A:
Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
Pin 9 CAN-High blau/weiß (Farben können abweichen)
Pin 10 CAN-Low lila (Farben können abweichen)
MQS-Kammer B:
Pin 6 grau/gelb Lenkradfernbedienung analog (Farben können abweichen)
Pin 8 blau Lenkradfernbedienung analog GND (Farben können abweichen)
Pin 11 Rückfahrsignal +12V (wenn belegt)
Pin 12 Speed Puls signal (wenn belegt)
Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
Fahrzeuge ohne CAN Bus gestützten PDC*
Für folgende Fahrzeuge geeignet:
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
Ford Focus (DA3) 11/2004 - 03/2008
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 10/2005 - 07/2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 009-42sfo011
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 009-42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 009-42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 009-42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 009-42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 009-42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 009-42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 009-42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 009-42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 009-42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 009-42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 009-42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 009-42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 009-42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 009-42ctzeneclead
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
