Radioanschlusskabel acv > diverse Geräte
acv Qualität
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
Vor der Endmontage auf Funktion prüfen.
Hinweis:

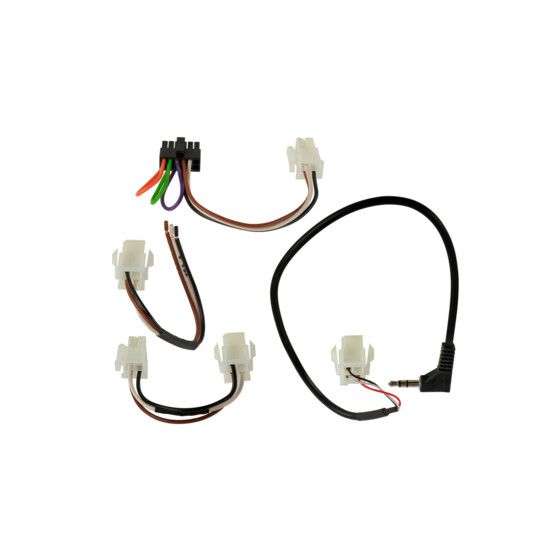

Anschluss: 12 Pin Micro Fit > Molex Mini Fit
Molex Mini Fit > Key1 / Key2 / GND
Molex Mini Fit > 3,5mm Klinke
Molex Mini Fit > Molex Mini Fit > Molex Mini Fit > 3,5mm Klinke Pioneer AVH/DMH/SPH*
LFB-Radioanschlusskabel für acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel für Infodapter 43u xxxx
Konfiguration siehe BDA
Atoto Nachrüstgeräte nicht unterstützt
Axion Nachrüstgeräte nicht unterstützt
Kienzle Nachrüstgeräte nicht unterstützt
Für folgende Anwendung:
Alpine 3,5mm Klinkenanschluss
Beat Einkabelanschluss
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
Blaupunkt 2010> 3,5mm Klinkenanschluss
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
ESX Key 1 / Key 2 Anschluss
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss
Kenwood Einkabelanschluss
Kenwood 2017> 3,5mm Klinkenanschluss
Kenwood 2020> Key1 / Key2 / GND Anschluss
Nakamichi Einkabelanschluss
Panasonic Einkabelanschluss
Philips Einkabelanschluss
Pioneer 3,5mm Klinkenanschluss
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex Zwischenstecker
Snooper Key1 / Key 2 Anschluss
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
XZent Key1 / Key2 / GND Anschluss
Zenec Einkabelanschluss
*Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
Pioneer AVH
Pioneer AVH-A240BT
Pioneer AVH-A240DAB
Pioneer DMH
Pioneer DMH-A240BT
Pioneer DMH-A241BT
Pioneer DMH-A340DAB
Pioneer DMH-A245BT
Pioneer SPH
Pioneer SPH-DA160DAB
Pioneer SPH-DA360DAB
