Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!

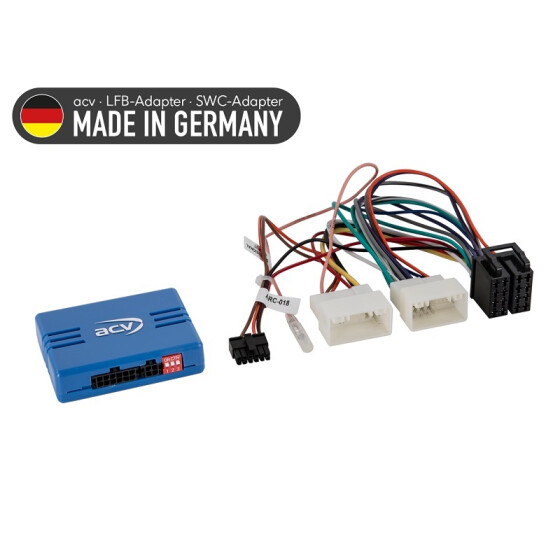

Lenkradfernbedienungsadapter Hyundai / Kia
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: 24 Pin / 18 Pin Hyundai Stecker
Bei Fahrzeugen auf Baujahresgrenze > Artikel: 42a-1180-00c mit ISO/Mini ISO und 24Pin/18Pin Kabelbaum
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge ohne OEM Navigation
Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge mit OEM Navigation:
Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen
Diagnose LED:
blau konstant > Interface aktiv +12V Spannungsversorgung Zündungsstrom vorhanden
rot > Lenkradfernbedienung Tastenfunktion erkannt
Für folgende Fahrzeuge geeignet:
Hyundai
- Hyundai Azera 2011 - 2017
- Hyundai Elantra 2011 - 2015
- Hyundai H350 06/2015 -12/2019
- Hyundai i10 (IA) 11/2013 - 12/2016
- Hyundai i10 (IA) 01/2017 - 12/2019*
- Hyundai i20 (GB) 12/2014 - 06/2018*
- Hyundai i20 (GB) 07/2018 -09/2020*
- Hyundai i30 (GD/GDH) 03/2012 - 05/2015
- Hyundai i30 (GD/GDH) 05/2015 - 05/2017
- Hyundai i40 (VF) 09/2011 - 05/2015
- Hyundai i40 (VF) 05/2015 - 08/2018*
- Hyundai i40 (VF) 10/2018 - 07/2019*
- Hyundai i45 2009 - 2014
- Hyundai i800 2007 - 2021*
- Hyundai ix35 (EL) 03/2010 - 09/2013
- Hyundai ix35 (EL) 09/2013 - 07/2015
- Hyundai ix45 2013 - 2018*
- Hyundai Santa-Fe (DM) 10/2012 - 11/2015
- Hyundai Santa-Fe (DM) 12/2015 - 08/2018*
- Hyundai Sonata (YF) 2009 - 2014
- Hyundai Tucson (TL) 04/2010 - 06/2015
- Hyundai Tucson (TL) 07/2015 - 07/2018**
- Hyundai Tucson (TL) 07/2018 - 12/2020**
Kia
- Kia Cee'd (JD) 06/2012 - 09/2015
- Kia Forte 2012 - 2016
- Kia Optima (TF) 06/2012 - 10/2013
- Kia Optima (TF) 10/2013 - 10/2015
- Kia Picanto (TA) 09/2011 - 04/2015
- Kia Picanto (TA) 04/2015 - 03/2017
- Kia Pro-Cee'd (JD) 07/2013 - 09/2015
- Kia Rio (UB) 09/2011 - 01/2015
- Kia Soul (AM) 09/2011 - 03/2014
- Kia Soul (PS) 03/2014 - 11/2016
- Kia Sorento (XM) 10/2012 - 03/2015
- Kia Sportage (SL) 08/2010 - 03/2014
- Kia Sportage (SL) 03/2014 - 01/2016
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
*Fahrzeuge 2016> ohne OEM Navigation
**Fahrzeuge mit Continental OEM Navigation
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte > Artikel: 42arc100
Alpine 3,5mm Klinkenanschluss > Artikel: 009-42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss > 009-Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss > Artikel: 009-42arc000
China HU Key1 / Key2 / (GND) Anschluss > Artikel: 009-42arc000
Clarion 3,5mm Klinkenanschluss > Artikel: 009-42arc104
Digital Dynamics Einkabelanschluss > Artikel: 009-42arc108
ESX Key1 / Key2 Anschluss > Artikel: 009-42arc000
JVC 3,5mm Klinkenanschluss > Artikel: 009-42arc104
JVC Einkabelanschluss > Artikel: 009-42arc105
Kenwood Einkabelanschluss > Artikel: 009-42arc105
Kenwood 2017> 3,5mm Klinkenanschluss > Artikel: 009-42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss > Artikel: 009-42arc000
Pioneer 3,5mm Klinkenanschluss > Artikel: 009-42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss > Artikel: 009-42arc1072
Snooper Key1 / Key2 Anschluss > Artikel: 009-42arc000
Sony 3,5mm Klinkenanschluss > Artikel: 009-42arc107
XZent Einkabelanschluss > Artikel: 009-42arc108
Zenec Einkabelanschluss > Artikel: 009-42arc108
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
