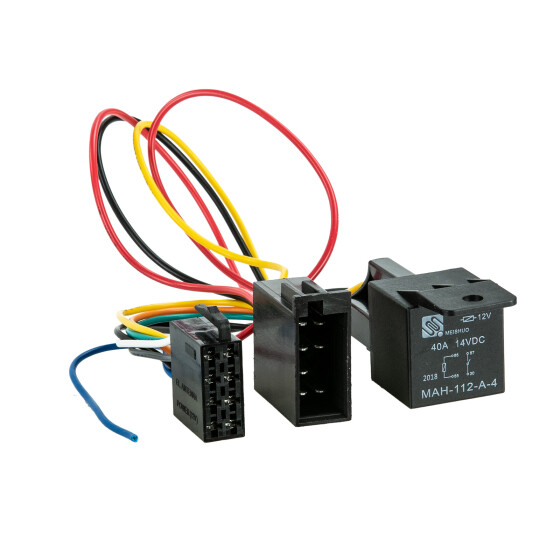

ISO Adapterkabel Ford /VAG
ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- 12V Dauerstrom
- 12V Zündung
- Masse
- Licht
- Antennenremote
- Lautsprecheranschluss für Front- und Rear Lautsprecher
Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
Anschluss: ISO Pin 7 / Pin 4 variabel
Relaisschutz für OEM S-Kontakt (Klemme 15 max. 200 mA belastbar)
Für folgende Anwendung:
- Radioanschlusskabel Strom
- Fahrzeuge mit S-Kontakt ohne CAN-Bus
Für folgende Fahrzeuge:
Audi
- Audi A3 (8L) 1996 - 08-2000
- Audi A4 (B5) 1996 - 11/2000
- Audi A6 (4B/C5) 1997 -05/2001
- Audi TT (8N) 09/1998 - 2000
Ford
Seat
- Seat Alhambra I 2000 - 2005
- Seat Arosa I 1997 - 2004
- Seat Cordoba II 1999 - 2008
- Seat Ibiza II/III 1999 - 2006
- Seat Leon 1999 - 2006
- Seat Toledo 1998 - 2004
Skoda
- Skoda Fabia I 1999 - 2007
- Skoda Octavia I 1997 - 2003
- Skoda Superb I 2001 - 2008
VW
- VW New Beetle 1997 - 2010
- VW Bora 1998 - 2005
- VW Caravelle 1996 - 2004
- VW Caddy (9KV) 1998 - 2003
- VW Golf (IV) 1997 - 2003
- VW Multivan 1996 - 2004
- VW Lupo (6E) 1998 - 2005
- VW Passat (3B/3BG) 1998 - 2005
- VW Polo (9N) 2001 - 2005
- VW Sharan 2000 - 2010
- VW T4 1996 - 2004
- VW T5 2003 - 2010*
*Fahrzeuge mit OEM MCD/MFD Navigation, 1DIN Radio
*Fahrzeuge Ford mit MFD Navigation
Optional:
Fahrzeuge mit Antenne phantom gespeist Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 009-1524-03
ISO Verlängerung Lautsprecher 10 cm: 009-1322-02
Technische Daten:
- KFZ-Relais
- Spulenspannung: 12 V dc
- Kontaktordnung 1-poliger Wechsler
- Montage Typ Frontplattenmontage
- Schaltspannung DC max. 14V dc
- Schaltstrom: max. 30A
