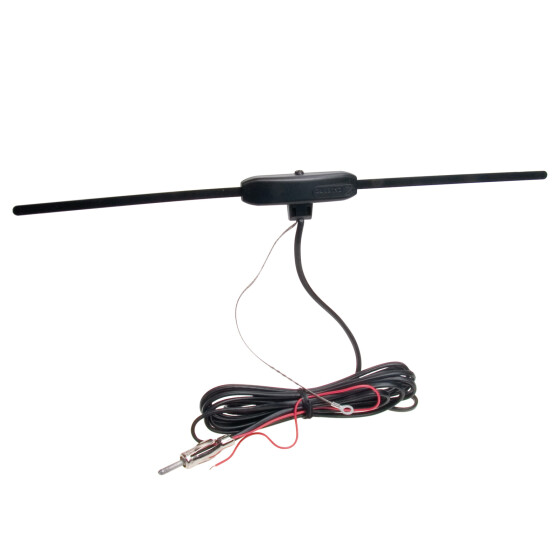

Glasklebeantenne AM/FM
Das Antennenprogramm aus hochwertigen Materialien und Bauteilen in Verbindung mit einer hervorragenden Haldbarkeit durch sorgfältige Montage erzielt maximalen Empfang auch unter schwierigsten Bedingungen.
Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:
Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.
Hinweis:
schwarz: +12V Antennenremote
Masseband: Masse GND Klemme 31 Karosserie direkt
Betriebsstatus-LED: grün
Masseband: Montage mit optimalem Masseanschluss
Masseband: nicht kürzen oder verlängern
Montage horizontal
Klebefläche mit geeigneten Mitteln staubfrei und fettfrei reinigen
Bei Empfangsproblemen:
Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen
Für folgende Anwendungen:
AM/FM Antenne zur Montage in allen Fahrzeugen / Wohnmobilen / Wohnwagen / Nutzfahrzeuge auf allen glatten Oberflächen wie Holz / Glas / Plastik / GFK intern
Empfangsarten:
AM/FM
Montage:
Antenne selbstklebend mit Masseband
Glasklebeantenne intern
hinter oder auf nichtmetallischen Verkleidungen intern
Empfohlen:
Frontscheibe horizontal hinter Rückspiegel
Abstand min. 4 cm Abstand zur Karosserie
Maße:
L = 30 cm / B = 6,4 cm / H = 1,6 cm
Anschluss:
AM/FM: DIN(m)
Antennenremote: loses Kabel
Kabel:
Kabellänge: 240 cm
Imedanz: 150 Ohm
Kapazität: 85 pF/m
Empfangsbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
Spannungsversorgung:
AM/FM: +12V extern
Optional:
Antennenkabel Verlängerung DIN(f)>DIN(m) 250cm > Artikel: 009-1574-00
Antennenkabel Verlängerung DIN(f)>DIN(m) 350cm > Artikel: 009-1576-00
Antennenkabel Verlängerung DIN(f)>DIN(m) 450cm > Artikel: 009-1578-00
Antennenkabel Verlängerung DIN(f)>DIN(m) 500cm > Artikel: 009-1580-00
