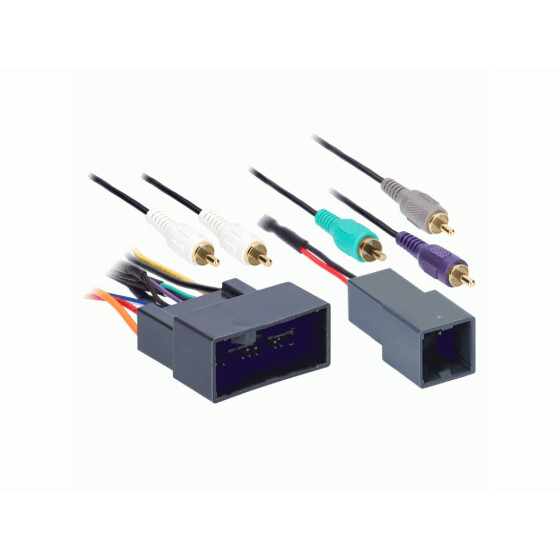

Aktivsystemadapter Honda
Metra 70-1730
Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
Vor der Endmontage auf Funktion prüfen.
Hinweis:
Anschluss: 24 Pin Honda Stecker
Anschluss: 8 Pin Honda Stecker > OEM Subwoofer
Fahrzeuge ohne Premium Honda OEM Soundsytem!
Fahrzeuge mit OEM Navigation > OEM Subwoofer Belegung gegebenenfalls anders*
gelb: +12V Dauerstrom Klemme 30
rot: +12V Zündungsstrom Klemme 15
schwarz: Masse/GND Klemme 31**
orange: +12V Lichtstrom Klemme 51
orange/weiß: Dimmer
blau: +12V Antennenremote
blau/weiß: +12V Amp Remote
schwarz/weiß: Masse/GND Klemme 31 OEM Verstärker
braun: Mute
Low-Level Eingang:
Cinch(f) grau: rechts vorne
Cinch(f) weiß: links vorne
Cinch(f) violett. rechts hinten
Cinch(f) grün: links hinten
Cinch(f) weiß 8 Pin: OEM Subwoofer
Je nach Fahrzeug und Ausstattung können die Zusatzsignale variieren
*16 Pin Stecker: Pin 3 Sub+ / Pin 11 Sub-
**Karosseriemasse direkt > wenn nicht belegt
Für folgende Fahrzeuge geeignet:
- Honda Accord (CU1/CW1) 06/2008 - 04/2011
- Honda Accord (CU1/CW1) 04/2011 - 06/2015
- Honda Civic (FK) 02/2012 - 01/2015
- Honda Crosstour 2010 - 2012
- Honda CR-V (RE6) 11/2012 - 02/2015
- Honda CR-Z (ZF1) 06/2010 - 12/2013
Allgemeine Installationshinweise:
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
