HINWEISE ZUR HANDHABUNG
Vermeiden Sie bei der Fahrzeugreinigung den direkten Kontakt mit Hochdruckreinigern. Montieren Sie die Kamera nicht an der Fahrzeugfront, denn die Glaslinse könnte durch Rollsplit von vorausfahrenden Fahrzeugen zerstört werden. Vermeiden Sie die Überdehnung des Anschlusskabels bei der Installation.

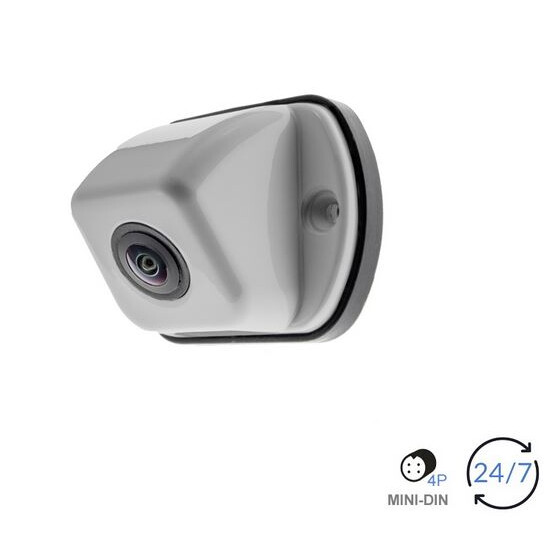

Die KV802 Weitwinkel-Aufbaukamera ist eine Rückfahrkamera mit grenzenlosen Einsatzbereich im Wohnmobil, Wohnwagen, Auto, Bus, LKW oder Anhänger. Das Aluminiumgehäuse ist witterungsbeständig, wasserdicht und sehr stabil gefertigt. Wahlweise können Hilfslinien in das Videosignal eingeblendet werden die dem Betrachter ein besseres Einparken ermöglicht. Die Lieferung erfolgt komplett mit 15 Meter Anschlusskabel mit hochwertigem Kupferlitzen.
TECHNISCHE DATEN
- Hilfslinien: werkseitig ausgeschaltet (einschaltbar)
- schwarzes Aluminium-Gehäuse
- Bildwiedergabe gespiegelt (einstellbar)
- Bild-Sensortyp 1/4'' Color CMOS (PC7080)
- Videosignal NTSC
- Auflösung Pixel 648×488
- DIN Schutzklasse IP67
- Auslösung 420 TV Zeilen
- Belichtung 1/50-60~1/15000 Sekunden
- Rauschabstand =48db
- Dynamik >70db
- Lichtempfindlichkeit < 0.2 Lux
- Ausgangssignal 1.0Vp-p, 75 OHM
- Automatischer Weißabgleich
- Automatische Videopegelanpassung
- Betriebsspannung 7-22 Volt DC
- Stromverbrauch 800mW
- Arbeitstemperatur -40°C bis +80°C
- diagonaler Betrachtungswinkel 170°
- horizontaler Betrachtungswinkel 140°
- Abmessungen Kamera 60x45mm und 35mm hoch
- Abmessungen Dichtung 63x48mm und 2mm hoch
- E zertifiziert
EINSTELLUNGEN
Die neue KV802 ist jetzt in der Lage das Videobild in vier verschiedenen Ansichten darzustellen.
1. Gespiegeltes Bild für Aufbaumontage (Werkseinstellung)
2. Gespiegeltes Bild für Aufbaumontage mit Hilfslinien (Braune Kabelschlaufe durchtrennen)
3. Normales Bild für Aufbaumontage (Blaue Kabelschlaufe durchtrennen)
4. Normales Bild für Aufbaumontage mit Hilfslinien (Blaue und Braune Kabelschlaufe durchtrennen)
LIEFERUMFANG
1x Kamera KV802
1x 4-poliges System-Verlängerungskabel mit 15m Länge (100% Kupfer)
1x Adapterkabel auf Cinch (0,52m) / Stromleitung (2,5m)
1x Gummidichtung
1x deutsch/englische Einbauanleitung
ZULASSUNGEN
CE Directive of 2004/108/EC, EN55022: 2010, EN 55024: 2010 Report No. STR12058091E
FCC Part 15B Report No. STR12058092E-3
RECHTLICHER HINWEIS
Eine Erhöhung der Fahrzeugabmessungen, ausgenommen bei Pkw und Krafträdern, ist eintragungspflichtig und müssen unverzüglich von einer technischen Prüfstelle oder einer amtlich anerkannten Überwachungsorganisation (DEKRA, GTÜ, KÜS, TÜV) begutachtet werden.
